CABLE REVIEWFIELD NOTES · 22 kV01 / SISTEM KABEL · TINJAUAN TEKNIK
Tinjauan berbasis sumber untuk kabel aluminium NA2XSY, simulasi ELEK yang tersedia, dan susunan fase flat pada unfilled trough dengan beberapa rak.
iSimulasi trough yang dibandingkan memakai dimensi internal 800 × 800 mm. Gambar sipil referensi menunjukkan ruang bersih 800 × 1.050 mm; keduanya geometri berbeda.
Tinjau hasil model
03 / UNFILLED TROUGH · SUSUNAN RAK
Rongga tengah trough tetap kosong. Tiap sisi memiliki rak pada dua ketinggian; susunan tray kiri-kanan RST | TSR diulang pada kedua level, mengikuti penampang yang diberikan.
SET PARALEL
4 × sirkuit flat · 12 kabel inti tunggal
Kedua level mengulang urutan flat kiri-kanan RST | TSR seperti pada penampang yang diberikan. Hitung ulang rating empat jalur untuk geometri proyek.
SET PARALEL
3 × sirkuit flat · 9 kabel inti tunggal
Level atas menunjukkan RST | TSR; set flat ketiga berada di tray kiri bawah. Verifikasi pembagian arus dan jarak.
SET PARALEL
2 × sirkuit flat · 6 kabel inti tunggal
Level atas menunjukkan RST | TSR; kedua tray level bawah tetap kosong pada kandidat ini.

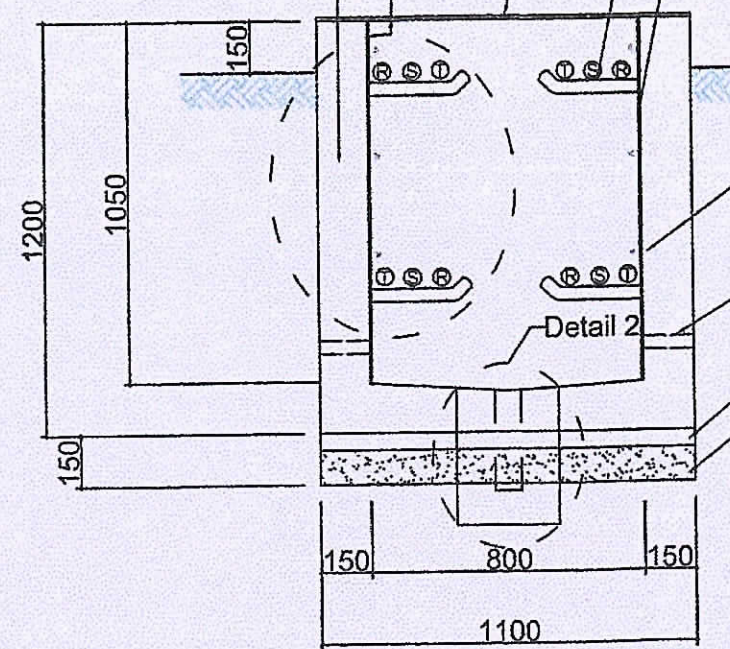

PENAMPANG REFERENSI
Dimensi luar 1.100 × 1.200 mm · lebar bersih 800 mm · tinggi bersih 1.050 mm · dasar 150 mm. Susunan rak digambar ulang dari penampang Cabletron yang diberikan.
ACUAN PASANGAN FASE
Penampang Cabletron yang diberikan menunjukkan RST | TSR berulang di setiap level rak horizontal. Studi medan ELEK juga menguji ABC di atas CBA untuk pasangan vertikal (Kasus 2), sehingga susunan 3 dan 4 jalur ini mengikuti referensi proyek dan tidak boleh disebut optimum termal yang telah terbukti. Hitung ulang pembagian arus dan temperatur untuk geometri terpasang.
04 / CATATAN TEKNIK
Pisahkan rating keadaan tunak dari pembebanan siklik atau darurat.
Rating IEC 60287 didasarkan pada aliran panas keadaan tunak dan suhu konduktor. Lebar dan tinggi trough, penutup, matahari, alas, tanah, bonding, serta pengelompokan memengaruhi hasil.
IEC 60287-1-1 · §1.4.1Jalur paralel perlu memiliki ukuran konduktor, panjang, rute, dan terminasi yang seimbang. Ketinggian rak dan orientasi fase dapat mengubah pemanasan bersama dan impedansi; verifikasi susunan terpasang.
ELEK · Cases 1–2Nilai keadaan tunak tidak menentukan durasi darurat atau kapasitas siklik. Perhitungan itu memerlukan riwayat beban, profil ambien, dan kondisi termal awal.
CIGRE TB 963 · §3.2.4, p. 4105 / DAFTAR SUMBER
Nomor halaman mengacu pada nomor cetak kecuali halaman PDF disebutkan secara terpisah.
§1.1, printed p. 6 / PDF p. 10; §1.4.1, printed pp. 10–11 / PDF pp. 14–15
Cakupan dan metode keseimbangan panas keadaan tunak untuk rating arus kabel. Ini edisi sumber yang tersedia; IEC juga mencantumkan edisi 2023.
Scope printed p. 7 / PDF p. 9; §§4.2.1–4.2.1.2 printed pp. 16–17 / PDF pp. 18–19; §§4.2.3–4.2.4 printed pp. 18–21 / PDF pp. 20–23; §4.2.6 printed p. 22 / PDF p. 24
Perhitungan resistansi termal kabel di udara, kelompok kabel, dan trough; hasil bergantung pada geometri instalasi. IEC juga mencantumkan edisi 2023.
§1 Scope, printed p. 9; Table 1, printed p. 17; §4.3, printed p. 13
Faktor kelompok yang tercantum mencakup susunan tertentu di udara bebas, bukan unfilled trough empat rak ini. Jangan terapkan jarak trefoil dari standar itu pada gambar rak flat.
Study Cases table, p. 2; flat Cases 1–2 results, pp. 1 and 3
Untuk pasangan dua sirkuit flat yang dimodelkan: ABC | CBA dalam satu baris (Kasus 1), atau ABC di atas CBA (Kasus 2). Panduan medan magnet; tidak menentukan rating trough empat rak.
Figure 1 and calculation-method comparison
Tray logam magnetik memerlukan pengelompokan fase flat atau trefoil yang sesuai. Susunan padat atau berbundel memerlukan pemodelan rinci.
Installation variables, lines 170–187
Rating bergantung pada konduktor, bonding, kondisi ambien, jarak, enclosure, dan paparan matahari.
§3.4.3, printed p. 43; Guidance Point 22, pp. 71–72; validation Chapter 6, pp. 93–101
Konveksi, radiasi, dan aliran udara penutup trough dapat memerlukan pemodelan termal rinci; metode bergantung pada aliran longitudinal dan kondisi batas.

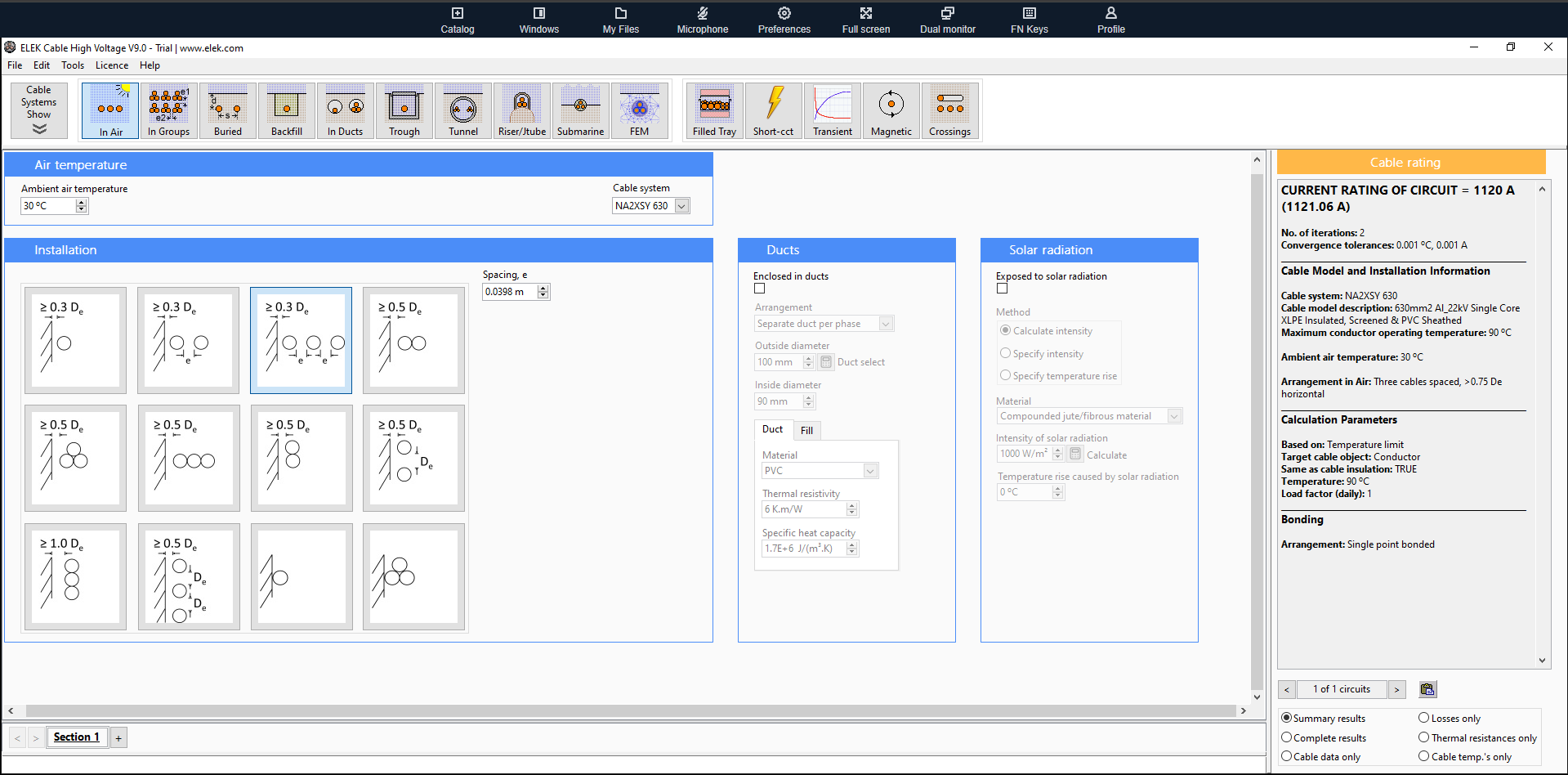

Komparasi.xlsx, Sheet1!A1:G4; individual simulation captures listed on each screenshot dialog
Nilai workbook dibulatkan; dialog menampilkan hasil simulasi ELEK tanpa pembulatan. Workbook menyebut kasus trough sebagai “Duct”, meski antarmuka ELEK menampilkan Unfilled trough.
Halaman ini mendokumentasikan hasil model yang tersedia dan kandidat susunan tray. Ini bukan jadwal kabel yang disahkan atau pengganti perhitungan IEC 60287 khusus proyek.
